当前位置：江苏艺之匠建设工程有限公司闸位计系列灌区闸门PLC控制柜灌区闸门PLC控制柜

　　GB3454 《数据终端 DTE 和数据电路终端设备 DCE 之间的接口定义》GB2318 《操作系统标志》

　　GB2887 《计算机现场技术要求》GB7450 《电子设备雷击保护规则》GB7260 《不间断电源设备》GBJ138 《水位观测标准》

　　GB3454《数据终端DTE和数据电路终端设备DCE之间的接口定义》GB2318 《操作系统标志》

　　GB2887《计算机现场技术要求》GB7450《电子设备雷击保护规则》GB7260《不间断电源设备》GBJ138 《水位观测标准》

　　DL/T578《水电厂计算机监控系统基本技术条件》IEEE《电气和电子工程师协会标准》

　　GBJ42-81《工业企业通信设计技术规定》GA/T75-94《安全防范工程程序与要求》GB/T16676-1996《安全防范工程设计规范》

　　全部监控设备均按照有关规范、规定、标准、总体设计报告中的有关技术指标进行，当技术指标、规范标准之间有差异时，按技术要求高的标准执行。施工期间如遇国家有关规程、规范的修订或新的规范颁布，则以新的规程规范为准。

　　2、充分体现系统的*性，并且把设备的长期可靠运行放，系统配置和设备选型符合计算机及PLC发展迅速的特点，充分利用计算机、网络领域的*技术，使系统整体性能达到当代*水平。

　　a.室内环境(监控中心、启闭机等)：运行温度为50C～400C，相对湿度为30%～90%。b.室外环境：运行温度为-300C～450C，相对湿度为30%～90%；

　　c.电磁环境：监控中心、配电室及启闭机房等除钢筋混凝土结构外，无任何特殊的电磁屏蔽。d.电源环境：三相交流380V10%，50Hz2%，中性点接地电源；

　　中文液晶屏显示，一路格雷码信号输入，一路485信号输出，两路模拟量信号输入，上下限位开关信号输出

　　a． 现地控制单元：PLC 柜进行信号采集。PLC 柜上可选择三个控制方式：手动、自动、和远程。

　　b． 系安博平台 安博体育在线统网络：各现地监控单元采集其所属各类监控信号，现地控制单元对外接口为网口。

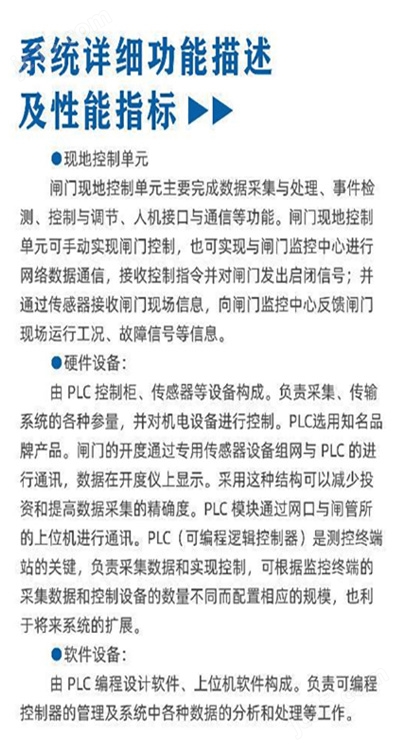

　　闸门现地控制单元主要完成数据采集与处理、事件检测、控制与调节、人机接口与通信等功能。闸门

　　现地控制单元可手动实现闸门控制，也可实现与闸门监控中心进行网络数据通信，接收控制指令并对闸门

　　发出启闭信号；并通过传感器接收闸门现场信息，向闸门监控中心反馈闸门现场运行工况、故障信号等信

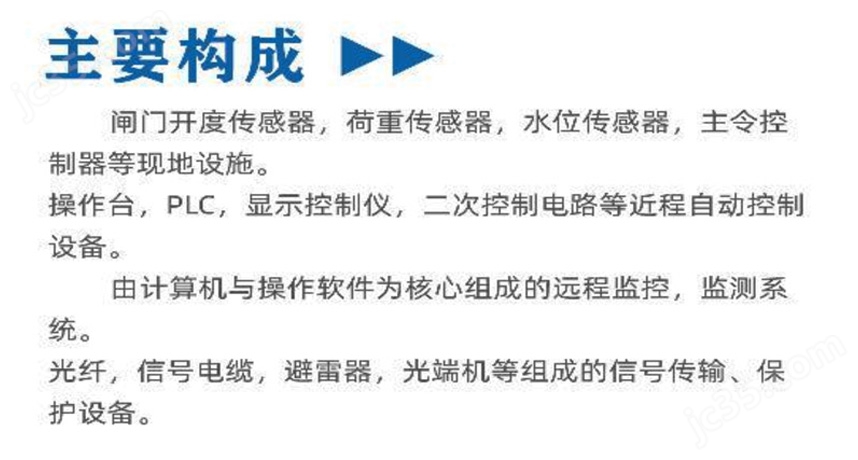

　　由PLC 控制柜、传感器等设备构成。负责采集、传输系统的各种参量，并对机电设备进行控制。PLC

　　选用施耐德品牌产品。闸门的开度通过专用传感器设备组网与PLC 的进行通讯，数据在开度仪上显示。采

　　用这种结构可以减少投资和提高数据采集的精确度。PLC 模块通过网口与闸管所的上位机进行通讯。PLC

　　（可编程逻辑控制器）是测控终端站的关键，负责采集数据和实现控制，可根据监控终端的采集数据和控

　　由PLC 编程设计软件、上位机软件构成。负责可编程控制器的管理及系统中各种数据的分析和处理等

　　②可采集每孔闸门开关量输入：闸门行程开关限位接点、闸门开度荷重测量仪位置接点、控制安博平台 安博体育在线开关转换接

　　①手动控制：将现地控制柜上的操作模式转换开关打到“手动控制，即可通过机旁控制箱面板上面

　　的“上升“下降“停止按扭对闸门进行操作，此种模式下只有按扭限位开关参与控制。优先于“自

　　②自动控制：将现地控制柜上的操作模式转换开关打到“自动控制，该状态下开度仪、PLC 等现场

　　自动化设备参与逻辑控制。在闸门运行过程中，现场操作员可通过开度仪和相应指示灯实时观测闸门运行

　　状态。当闸门出现越限（超越上、下限）、荷载超载、电机过流、缺相等故障时，闸门自动停止运行。“自动控制

　　③远程控制（预留）：PLC 通过以太网接收闸门监控中心工控机的指令，自动完成闸门的开启或关闭。

　　将现地控制柜上的操作模式转换开关打到“远程控制“，即可通过上位机操作闸门自动开启/关闭到

　　位置。操作人员将通过计算机的操作界面发布闸门运行指令，并通过网络接口下达到相应闸门监控站的

　　PLC。PLC 在接到传来的控制命令后，自动启动闸门运行，并控制闸门运动到值。在闸门运行过程中，

　　上位机可实时采集闸位信息及查询来自PLC 的闸门运行状态信息，使中心站操作员在计算机上实时掌握闸

　　④控制互锁功能：闸门控制时，二次回路中加入必要的互锁条件，同时在 PLC 程序中也加入必要的互

　　在闸门运行过程中，当系统发生故障时，能够立即报警，并可根据需求和实际情况手动或自动终止当

　　前闸门运行操作。闸门现场操作人员通过现场操作控制的相关信号灯可实时掌握故障的发生，并且故障信

　　Ø 闸门上限。当闸门到达点位置时，安装在闸门上的上位限制传感器应立即断开主回路，同时向 PLC

　　发布信号，使PLC 发布停止指令，并发布报警信号；在现场自动控制时，由开度仪发出停止命令和报

　　Ø 闸门下限。当闸门到达点位置时，安装在闸门上的下位限制传感器应立即断开主回路，同时向 PLC

　　发布信号，使PLC 发布停止指令，并发布报警信号；在现场自动控制时，由开度仪发出停止命令和报

　　闸门荷载超载。当闸门运行过程中异物卡死闸门，安装在闸门上的荷重传感器立即断开主回路，同时向PLC

　　发布信号，使PLC 发布停止指令，并发布报警信号；在现场自动控制时，由开度仪发出停止命令和报

　　Ø 闸门开度信息、荷重信息、上下限位信息、电动机过流缺相信息、闸门状态传输到各闸门现地控制单元，通

　　过PLC 将信息传输到闸门监控中心站。 在超，由现地控制单元自动完成闸门锁定功能。

　　Ø 闸门监控中心的上位机能通过网络通信方式接收由现地控制单元传输来的各闸门的工况数据。

　　a.保障仪表、仪器的稳定性、可靠性和安全性：仪表、PLC、PC 机、通信器件、小型元器件均采用国

　　b.整个系统设计的合理性:系统采用成熟的、高可靠性的以太网作为系统的控制网络,以高可靠性的

　　c.软件系统的可靠性:在硬件系统可靠性的基础上,软件系统也要用各种可能的互锁条件进行处理、发

　　送数据。将可预知的和不可预知的错误均进行相应的处理,提高软件系统的可靠性、抗干扰性和模糊分析

　　d.保障电源的稳定性和安全性:二次回路采用直流供电，在闸门启动过程中可能会造成供电回路的电

　　流、电压的波动过大，由此将会导致控制回路中的仪器仪表的故障率增大，使得整个控制系统的可靠性大

　　大安博官网 安博体育降低。为了避免这种情况的出现，为此我们特别设计的控制柜采用直流屏供电，使得整个控制回路的电

　　e.保障电机的可靠性和安全性:用热继电器器实时监测电机的电流,以预防电机过载、过压、欠压、缺

　　相、堵转运行,从而预防闸门发生故障,当发生故障时软件和硬件均进行相应的处理; 配置使用智能电机保

　　护器，智能电机保护器在闸门运行过程中可以自动判断电机的荷载，，避免电机的过载、过流、欠压运行，

　　f.整个系统的有效可靠接地,采取切实有效的防雷措施，保证了系统在恶劣环境下的正常工作。

　　（5）通信网络技术参数和详细说明（包括数据总线结构，通信介质，通信规则等）。

　　（6）闸门监控系统外接电源的型式，电压和允许偏差范围，以及接地电阻和接地方法的要求。

　　2) 我方将提供及时、迅速、优质的服务，迅速快捷地提供货物的备品备件，并保证采购人能够及 时买到

　　③培训内容：系统的总体构成和基本原理，遥测信息采集、通讯、处理的维护与管理，常见故障分析

　　4) 我方派有能力、有经验并对本系统熟悉的人员到现场指导安装和试运行，并负责<a href="http://www.ksxymenye.com" target="_blank" href            安博官网 安博体育=http://www.ksxymenye.com target=_blank>安博官网 安博体育调试和验收。

　　5) 我方派员对设备和安安博平台 安博体育在线装质量、设备试验和试运行负责。在安装过程中如发现安装质量不符合要求，立

　　6) 提供的所有货物，保修期按国家现行规定，保修期内除人为因素损坏外，全部免费维修；

　　7) 当系统或设备出现故障时，在接到业主通知 4 小时之内作出答复，并 48 小时内赶到现场，进行对系统及

　　Ⅱ包装箱符合国家有关规程规定。随同该系统出厂的附件及文件、资料装入防潮文件袋内，再放入包

　　Ⅰ我方提供的设备适合在环境温度-25℃~+70℃，湿度不大于 80%，无腐蚀性和爆炸性气体的室内储存。
