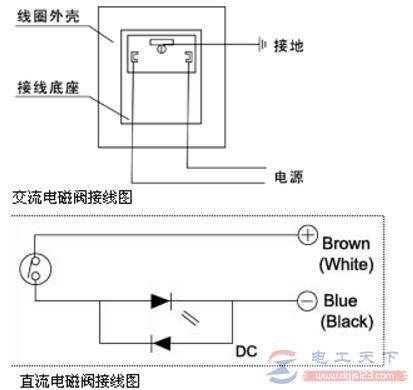

本文介绍了二位三通电磁阀符号，二位三通电磁阀的工作原理，并提供了一个电磁阀接线图，用于控制汽机低压后缸喷水系统气流通道的通断，供大家学习参考。

　　二位三通电磁阀：两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/安博平台 安博体育在线B），当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。

　　分为常开常闭二种状态，常开工作原理：通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。

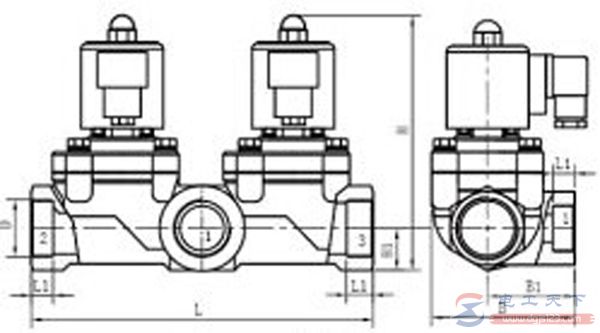

　　二进一出：(TM2/32) 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；

　　二位三通电磁阀是一种两位三通电磁阀换向换位作为液体、气体等不同介质在系统中接通、切断或转换介质的流动方向。

　　二位三通电磁阀可以广泛地用于制冷、酸碱介质转换、化工厂、设备系统的自动控制应用上。也可以用于一些保护回路中。

安博平台 安博体育在线uto />

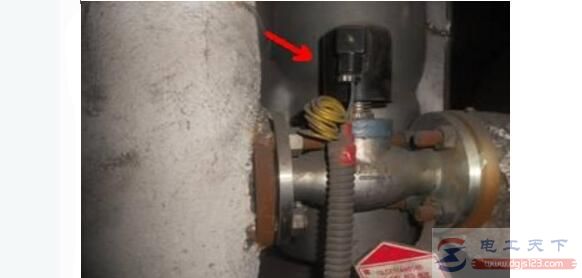

　　下图箭头处即为一个电磁阀，用于控制汽机低压后缸喷水系统气流通道的通、断。

　　低压缸喷水系统向双流低压缸每端喷水环上的喷咀提供凝结水，当汽轮机所处工况要求投入低压缸喷水系统时，系统中的电磁阀接通，空气供至喷水流量控制阀的执行机构。

　　凝结水通向低压缸排汽导流环上的喷咀，且压力控制器的凝结水压力测点感受到压力信号。
