电动阀门执行器按电源电压一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分为有源开关式、无源开关式、电位计型、调节型等。(相关产品:电动开关蝶阀 电动调...电动球阀概述:.电动闸阀工作原理: 电动闸阀是由电能作为动力来接通电动执行机构驱动阀门,连接阀杆带动阀板做升降或启闭运动,实现阀门对管道介质的开关进行控制使用。闸阀结构图,闸阀工作原理,闸阀结构:闸阀是指闸板关闭件沿通路中心线的垂直方向移动的阀门。一般由阀体、阀座、阀杆、闸板、阀盖、密封圈几部分组成,可通过对传动装置和闸阀的配备可...电动球阀是近几年来工业管路中最为常见的自动化控制设备,主要由电动执行器和阀门两部分组成,它根据球芯围绕的阀轴作90旋转运动,来达到开启或..

　　为220伏接线图的照片集,pvc电动阀接线图电动阀接线电动阀外部接线图(电动阀的控制原理) 220v和380v电动阀接线图的不同是由两种电气引起的 220v电动调节阀接线为白线是公共端,一般接零线为关控制输入,蓝线:电动阀关电源、红线V火线,不可同时得电,最好用...闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5,介质温度不高时为252。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

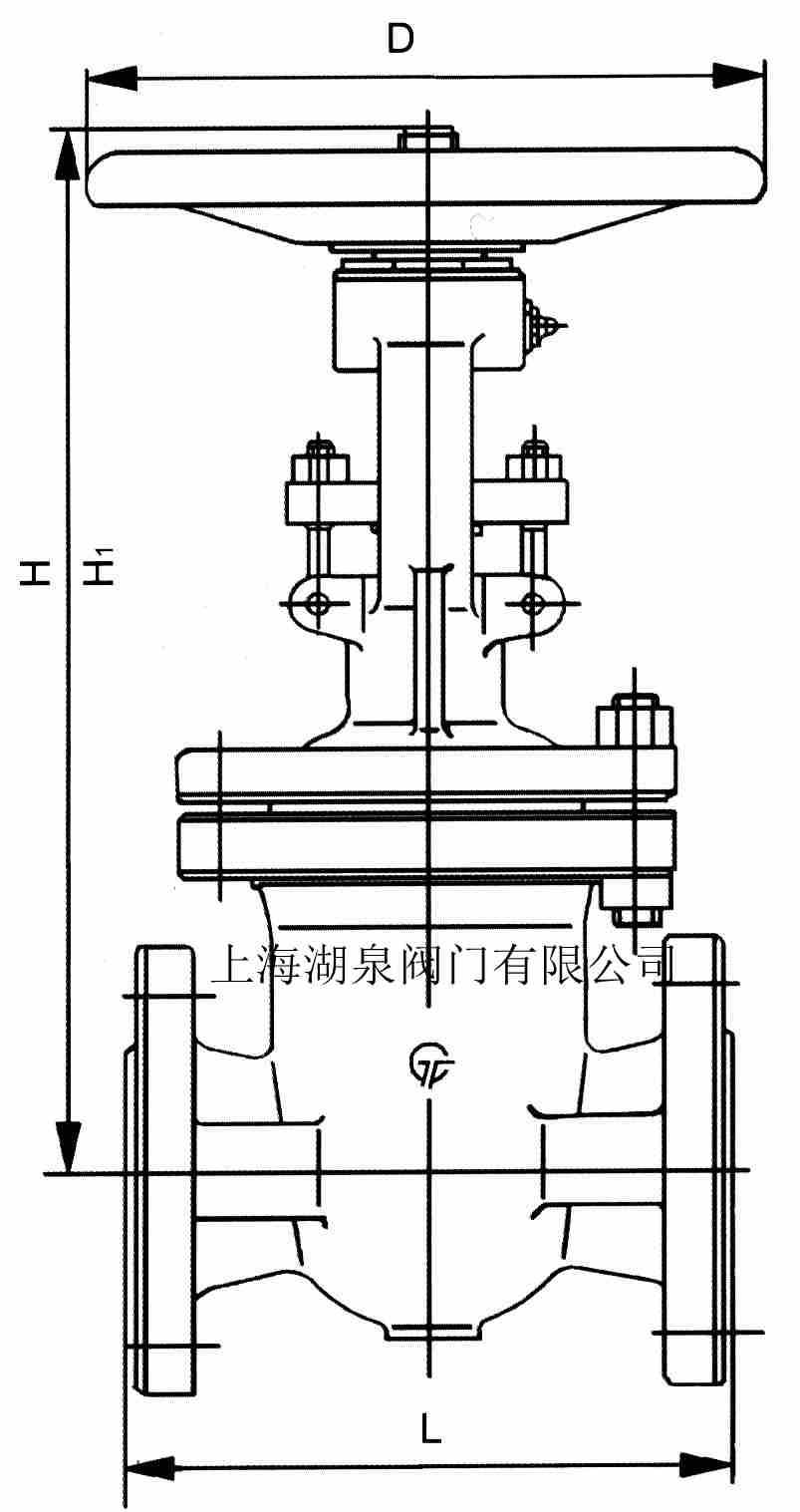

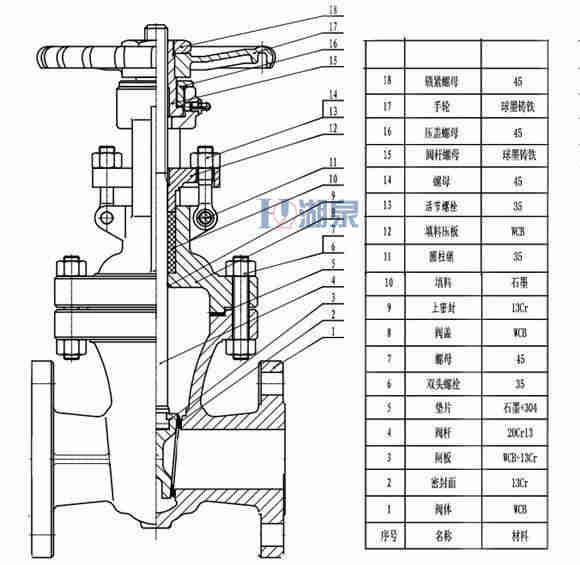

　　闸阀一般由阀杆、阀体、阀盖、闸板、驱动装置及其他零件（紧固件、阀杆螺母、密封填料）组成，下面逐一介绍其结构：电动闸阀阀杆闸阀阀杆按运动形式分为明杆（升降轴）和暗杆（旋转轴），闸阀因此而分为明杆闸阀和暗杆闸阀两种。 1、 明杆闸阀。手轮（或其他驱动装置）固定在阀杆螺母上，当手轮（或其他驱动装置）转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。 2、明杆闸阀开启时，阀杆从手轮上方伸出，可以直接显示闸阀的开启程度。阀杆梯形螺纹在阀杆上的上半部，不予介质直接接安博体育 安博体育网站触，不受介质腐蚀，而且润滑方面。因此，它适用于腐蚀性介质、污浊介质和高温蒸汽介质的闸阀上。阀的启闭程度可以从螺纹直接看出，便于操作也是其优点之一。不足之处是，由于螺纹外漏，容易黏上空气中的尘埃，加速螺纹安博官网 安博体育磨损，故应尽量安装于室内。尽管如此，应用还是较为广泛。 3、暗杆安博体育 安博体育网站闸阀。手轮（或其他驱动装置）固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮（或其他驱动装置）转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开启时安博官网 安博体育阀杆不升高，所需安装空间较小。故它常作为大通道闸阀，或安装空间受限制的场合。由于阀杆不做升降运动，不能像明杆闸阀那样，通过阀杆伸出长度来显示开启程度，因此，应装设开度指示安博官网 安博体育器。 暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。
