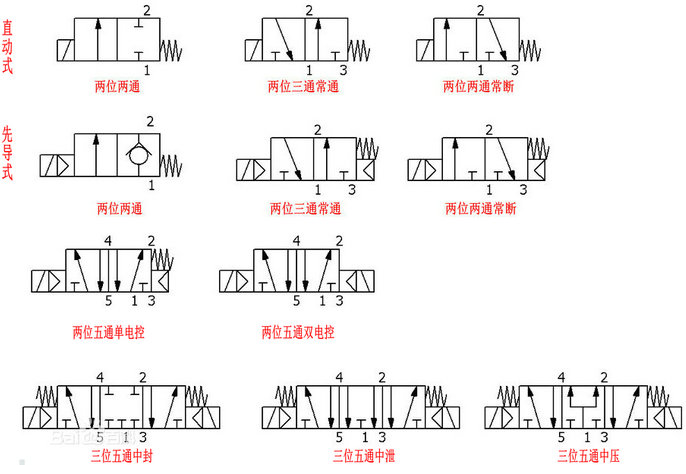

电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。在设计过程中，常常需要看气安博体育官网 安博体育首页路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

　　1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。

　　2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;

　　5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等安博平台 安博体育在线表示。有时在图形符号上用l表示泄漏油口;

　　6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三安博平台 安博体育在线位阀的常态位。利用弹簧复位的二位阀则以靠安博体育官网 安博体育首页近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

　　前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

　　中封：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭。

　　中卸：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。

　　中压：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，并持续给压，使气缸前腔和后腔压力与进气端压力一致，进气口打开，排气口关闭。

　　简单的说，这三种型式在两个线圈分布通电的情况下，效果都是一样的，区别在于连接上气缸，并且两个线圈都不给电的情况下。
